PARTNER FÜR ARCHITEKTEN UND PLANER
Die Vorteile dezentraler Lüftungssysteme für die Wohnraumlüftung liegen auf der Hand: Sie sind efffizient bei gleichzeitig günstigen Installations- und Wartungskosten. Der Hokkaido 401 Frischluft-Wärmetauscher ist ein Produkt, das diese Vorteile mit seinen TOP-Werten bei den zentralen Parametern ideal ausschöpft. Planen auch Sie mit dem zigtausendfach bewährten Hokkaido 401 – made in Gemany.
Durch die Hohe Luftaustauschleistung des Hokkaido 401 benötigen sie weniger Lüftungsgeräte als bei Verwendung von anderen Herstellern. Dadurch sind die Investitzionskosten pro Projekt mit Hokkaido 401 wesentlich günstiger. (1 Lüfter für bis zu 55m² bei normaler Raumhöhe)
Beratung vor Ort
Gerne kommen wir zu Ihnen ins Haus, um Ihnen die Wirkungsweise unserer hoch innovativen Produktkomponenten im Detail zu veranschaulichen. Während der Planung und Umsetzung stehen wir für Ihre Fragen jederzeit zur Verfügung.
Lüftungsplanung
Für die optimale Anzahl und Positionierung der Hokkaido 401 Frischluftwärme tauscher unterstützen wir Sie mit unserer Expertise. Nach Zusendung Ihrer Planungsunterlagen übermitteln wir eine Darstellung der optimalen Positionierung der einzelnen Installationen.
Detailfotos

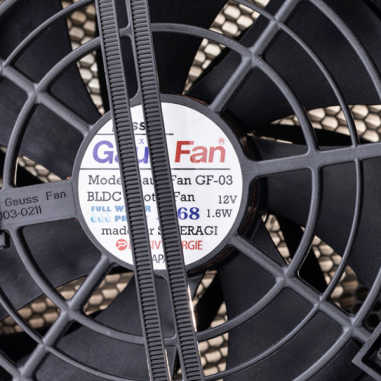

Gauß Fan

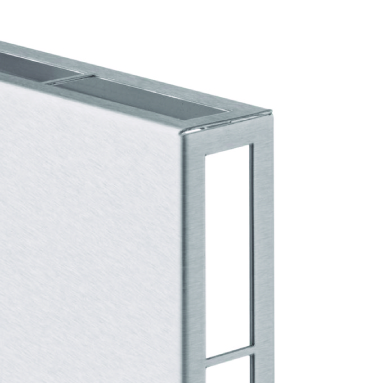

Innenabdeckung Vorderseite

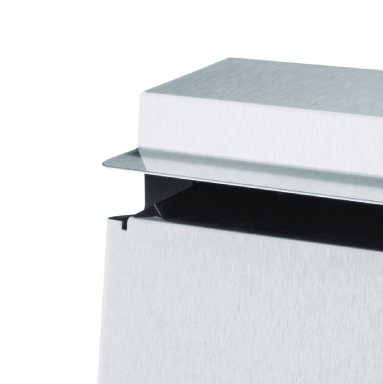

Außenabdeckung

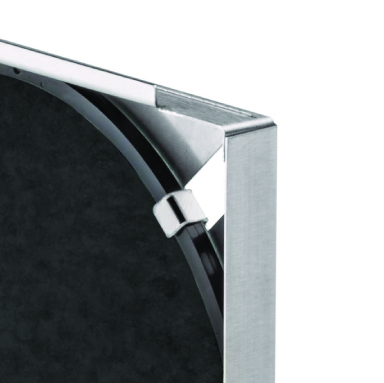

Filterhalterung

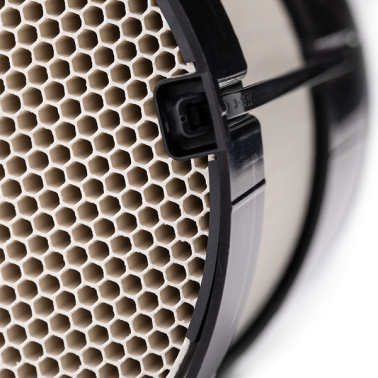

Wärmespeicher

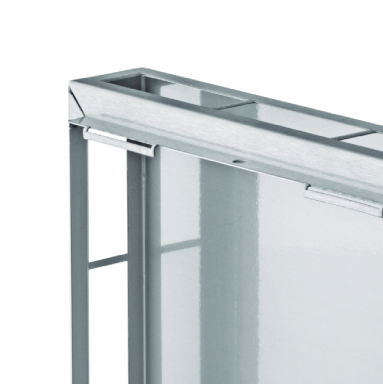

Innenabdeckung Hinterseite
Energieeffizienz
Mit HOKKAIDO 401 wählen Sie das energieeffizienteste Lüftungssystem, das man sich vorstellen kann. Nicht nur das es bis zu 95% der Wärme aus der Abluft zurückholt und damit die Zuluft erwärmt, sondern hat unter den Lüftungsgeräten mit Wärmerückgewinnung den aller niedrigsten Eigenstromverbrauch. Dabei verbrauchen Lüftungsgeräte mit Wärmerückgewinnung in der Regel wesentlich mehr Strom als einfache Lüfter, weil der Wärmetauscher einen hohen Strömungswiderstand erzeugt, gegen den der Lüftermotor ankämpfen muss und damit wesentliche mehr Kraft und Strom braucht. Dadurch geht ein Teil der durch Wärme zurückgewonnen Energie in andere Form wieder verloren. Besonders bei zentralen Lüftungsgeräten macht sich das bemerkbar, weil sich durch die langen Rohrleitungen der Strömungswiderstand noch weiter erhöht.HOKKAIDO 401 löst diese Problem durch seine dezentrale Systemauslegung, wodurch die Luft auf den Kürzesten Weg durch die Aussenwand Zugeführt wird, den strömungsoptimierten Wärmetauscher in Wabenform, und nicht zuletzt durch den speziell auf HOKKAIDO 401 optimierten BLDC Lüftermotor Gaußfan03, der auf jahrelanger Eigenentwicklungsarbeit von Passiv Energie basiert. Damit ist es uns sogar gelungen den Stromverbrauch noch deutlich unter den von Ablüftern zu senken.

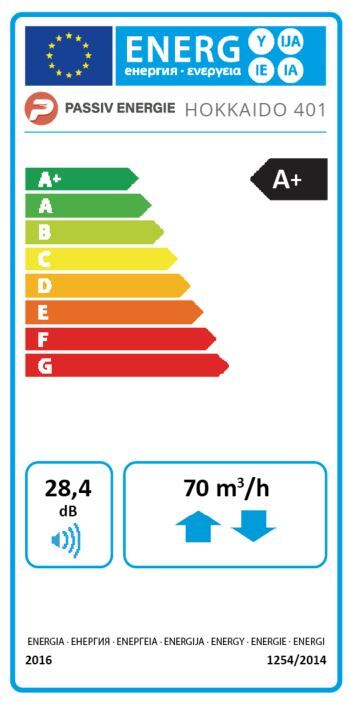

HOKKAIDO 401 liegt mit einem Stromverbrauch von nur 0,02W/m3h und einem Jahresstromverbrauch von nur 1,53 Euro/a so weit unter der Schwelle des Energieeffizienz-Labels für A+, dass es eigentlich noch zwei weitere “+” verdient hätte, um ihn richtig einzuordnen.
Technische Daten
pro Einheit (1kWh = 0,29 €)
2 / 26m3/h
3 / 50m3/h
4 / 70m3/h
-
Dezentrales Lüftungssystem
-
Zentralregler
-
Zentralregler mit Feuchteregulierung
-
Zentralregler mit CO2 - Sensor
Ausschreibungstext
HOKKAIDO 401
Dezentrales Lüftungssystem mit Wärmerückgewinnung.
Für Neubau und Sanierungen. Leitungsfreies Ventilationssystem zur kontrollierten Be- und
Entlüftung von Wohnräumen.
Das komplette Lüftungssystem bestehend aus:
Lüftereinheit bestehend aus Ventilator und Wärmespeicher. Wärmespeicher aus strömungsoptimiertem Keramik-Wabenkörper (sechseckig) mit den Abmessungen (DxL in mm) 143 x 150. Gedichteter Lüftungsmotor der Schutzklasse IP68 vom Typ GaußFan03. Schwer entflammbar, Material PBT. Standardfilter für Grobstaub, 10 Mikrometer Partikelgröße. Starkes Einbaurohr mit den Abmessungen (DxL in mm)165 x 500 und einer Stärke von 5.5mm. Rechteckige Innenblende aus Edelstahl gebürstet in den Massen (HxB in mm) 210 x 210. Außenhaube aus Edelstahl gebürstet (HxB in mm) 274 x 220.
Ausschreibungstext
HOKKAIDO 401 - Pollenfilter
Dezentrales Lüftungssystem mit Wärmerückgewinnung und integriertem Pollenfilter.
Für Neubau und Sanierungen. Leitungsfreies Ventilationssystem zur kontrollierten Be- und
Entlüftung von Wohnräumen.
Das komplette Lüftungssystem bestehend aus:
Lüftereinheit bestehend aus Ventilator und Wärmespeicher. Wärmespeicher aus strömungsoptimiertem Keramik-Wabenkörper (sechseckig) mit den Abmessungen (DxL in mm) 143 x 150. Gedichteter Lüftungsmotor der Schutzklasse IP68 vom Typ GaußFan03. Schwer entflammbar, Material PBT. Feinfilter für Pollen und Feinstaub Partikel größer 2,5 Mikrometer mit einer Effizienz von mehr als 95%. Starkes Einbaurohr mit den Abmessungen (DxL in mm)165 x 500 und einer Dicke von 5.5mm. Rechteckige Innenblende aus Edelstahl gebürstet in den Massen (HxB in mm) 210 x 210. Außenhaube aus Edelstahl gebürstet (HxB in mm) 274 x 220.
Ausschreibungstext
HOKKAIDO 401 - Virenfilter
Dezentrales Lüftungssystem mit Wärmerückgewinnung und integriertem Virenfilter.
Für Neubau und Sanierungen. Leitungsfreies Ventilationssystem zur kontrollierten Be- und
Entlüftung von Wohnräumen.
Das komplette Lüftungssystem bestehend aus:
Lüftereinheit bestehend aus Ventilator und Wärmespeicher. Wärmespeicher aus strömungsoptimiertem Keramik-Wabenkörper (sechseckig) mit den Abmessungen (DxL in mm) 143 x 150. Gedichteter Lüftungsmotor der Schutzklasse IP68 vom Typ GaußFan03. Schwer entflammbar, Material PBT. Antibiotischer Enzymfilter gegen Corona-Viren, Bakterien, Pilzsporen, Milben, Mikroben, und Grobstaub ab 10 Mikrometer Partikelgröße. Starkes Einbaurohr mit den Abmessungen (DxL in mm)165 x 500 und einer Dicke von 5.5mm. Rechteckige Innenblende aus Edelstahl gebürstet in den Massen (HxB in mm) 210 x 210. Außenhaube aus Edelstahl gebürstet (HxB in mm) 274 x 220.
Ausschreibungstext
VMPX-N4
Regler Lüftungssysteme
Zentralregler zur Bedienung von bis zu vier Hokkaido 401 Lüftungsgeräten. 2 Jahre
Herstellergarantie.
Reglerset bestehend aus:
Bedienelement (BxHxT in mm) 155x84x10 mit kapazitiven Tastfeldern und Membrane Switch. Gehäuse aus ABS. Einbaudose aus ABS mit den Maßen (BxHxT in mm) 150x80x80. Netzteil für Einbau in der Einbaudose.
Ausstattung:
Betriebsmodi Wärmerückgewinnung und Night Purge Modus (Durchlüftung). Auswahl vier Ventilatonsstufen zwischen 14 m³/h bis 80m³/h. Anzeige Filterwechsel. Ein- und Ausschaltung der Lüftungsgeräte.
Ausschreibungstext
VMPX-N8
Regler Lüftungssysteme
Zentralregler zur Bedienung von bis zu acht Hokkaido 401 Lüftungsgeräten. 2 Jahre
Herstellergarantie.
Reglerset bestehend aus:
Bedienelement (BxHxT in mm) 155x84x10 mit kapazitiven Tastfeldern und Membrane Switch. Gehäuse aus ABS. Einbaudose aus ABS mit den Maßen (BxHxT in mm) 150x80x80. Netzteil für Einbau in der Einbaudose.
Ausstattung:
Betriebsmodi Wärmerückgewinnung und Night Purge Modus (Durchlüftung). Auswahl vier Ventilatonsstufen zwischen 30m³/h bis 80m³/h. Anzeige Filterwechsel. Ein- und Ausschaltung der Lüftungsgeräte.
Ausschreibungstext
VMPX-NH4
Regler Lüftungssysteme
Zentralregler zur Bedienung von bis zu vier Hokkaido 401 Lüftungsgeräten. 2 Jahre
Herstellergarantie.
Reglerset bestehend aus:
Bedienelement (BxHxT in mm) 155x84x10 mit kapazitiven Tastfeldern und Membrane Switch. Gehäuse aus ABS. Einbaudose aus ABS mit den Maßen (BxHxT in mm) 150x80x80. Netzteil für Einbau in der Einbaudose.
Ausstattung:
Betriebsmodi Wärmerückgewinnung und Night Purge Modus (Durchlüftung). Auswahl vier Ventilatonsstufen zwischen 30m³/h bis 80m³/h. Anzeige Filterwechsel. Ein- und Ausschaltung der Lüftungsgeräte. Feuchte- und Temperatursensor. Anzeige Feuchteregulierung. Regulierung der Taktzeit zwischen Zu- und Abluft um Zielfeuchtigkeit zu erreichen.
Ausschreibungstext
VMPX-NH8
Regler Lüftungssysteme
Zentralregler zur Bedienung von bis zu acht Hokkaido 401 Lüftungsgeräten. 2 Jahre
Herstellergarantie.
Reglerset bestehend aus:
Bedienelement (BxHxT in mm) 155x84x10 mit kapazitiven Tastfeldern und Membrane Switch. Gehäuse aus ABS. Einbaudose aus ABS mit den Maßen (BxHxT in mm) 150x80x80. Netzteil für Einbau in der Einbaudose.
Ausstattung:
Betriebsmodi Wärmerückgewinnung und Night Purge Modus (Durchlüftung). Auswahl vier Ventilatonsstufen zwischen 30m³/h bis 80m³/h. Anzeige Filterwechsel. Ein- und Ausschaltung der Lüftungsgeräte. Feuchte- und Temperatursensor. Anzeige Feuchteregulierung. Regulierung der Taktzeit zwischen Zu- und Abluft um Zielfeuchtigkeit zu erreichen.
Ausschreibungstext
VMPX-AQ4
Regler Lüftungssysteme
Zentralregler zur Bedienung von bis zu vier Hokkaido 401 Lüftungsgeräten. 2 Jahre
Herstellergarantie.
Reglerset bestehend aus:
Bedienelement (BxHxT in mm) 155x84x10 mit kapazitiven Tastfeldern und Membrane Switch. Gehäuse aus ABS. Einbaudose aus ABS mit den Maßen (BxHxT in mm) 150x80x80. Netzteil für Einbau in der Einbaudose.
Ausstattung:
Betriebsmodi:CO2-Regulierungsmodus, Wärmerückgewinnungsmodus und Night Purge Modus (Durchlüftung). Auswahl vier Ventilatonsstufen zwischen 30m³/h bis 80m³/h. Anzeige Filterwechsel. Ein- und Ausschaltung der Lüftungsgeräte. CO2-Sensor. Anzeige des CO2-Gehalts in der Luft. Automatische Regulierung der Ventilatonsstufe bei steigendem CO2-Gehalt in der Raumluft (Bei eingeschaltetem CO2-Regulierungsmodus).
Ausschreibungstext
VMPX-AQ8
Regler Lüftungssysteme
Zentralregler zur Bedienung von bis zu acht Hokkaido 401 Lüftungsgeräten. 2 Jahre
Herstellergarantie.
Reglerset bestehend aus:
Bedienelement (BxHxT in mm) 155x84x10 mit kapazitiven Tastfeldern und Membrane Switch. Gehäuse aus ABS. Einbaudose aus ABS mit den Maßen (BxHxT in mm) 150x80x80. Netzteil für Einbau in der Einbaudose.
Ausstattung:
Betriebsmodi:CO2-Regulierungsmodus, Wärmerückgewinnungsmodus und Night Purge Modus (Durchlüftung). Auswahl vier Ventilatonsstufen zwischen 30m³/h bis 80m³/h. Anzeige Filterwechsel. Ein- und Ausschaltung der Lüftungsgeräte. CO2-Sensor. Anzeige des CO2-Gehalts in der Luft. Automatische Regulierung der Ventilatonsstufe bei steigendem CO2-Gehalt in der Raumluft (Bei eingeschaltetem CO2-Regulierungsmodus).
