PERFEKT GELÖST. FÜR IHRE BAUHERRN UND SIE.
Mit dem Hokkaido 401 Frischluft-Wärmetauscher sorgen Sie bei den Objekten Ihrer Bauherrn für eine optimale Frischluftversorgung bei gleichzeitig hoher Wirtschaftlichkeit – sowohl in der Montage, als auch im Betrieb. Darüber hinaus können Sie als Bauunternehmer den Hokkaido 401 ohne besondere Spezialkenntnisse selbst verbauen. Die Wertschöpfung für den Verbau und Vertrieb der Lüftungsanlage bleibt somit zu 100 Prozent bei Ihnen.
Wir, die Passiv Energie GmbH, unterstützen Sie bei der fachgerechten Planung, sodass bei Ihren Objekten der perfekte Luftaustausch mit Wärmerückgewinnung gewährleistet ist.
EINFACHE MONTAGE ZUG UM ZUG
1
Zunächst wird in die Rohziegelwand eine Öffnung gebohrt und das Einbaurohr darin verlegt.
2
Zwischenzeitlich werden im Zuge der allgemeinen Elektroinstallations arbeiten die Verkabelungen für die Stromversorgung der Lüftereinheit bzw. Steuerung vorbereitet.
3
Nach den Verputzarbeiten erfolgt zunächst die Montage der Edelstahl-Außenhaube.
4
Dann wird die Lüftereinheit mit dem integrierten Wärmetauscher in das Einbaurohr eingeführt und mit der Stromverkabelung verbunden.
5
Zuletzt erfolgt die Montage der Innenabdeckung samt Filter.

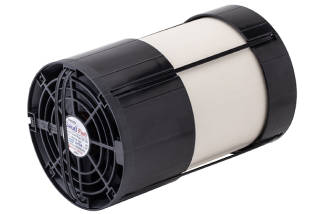

Lüftereinheit und Wärmespeicher
Der leistungsstarke DC Motor des patentierten GAUSS FAN 03 bildet zusammen mit dem
Kermaik-Wärmespeicher das Herzstück des Hokkaido 401 Firschtluft-Wärmetauschers.
Mit max. 1.6w/h überzeugt er mit einem extrem geringen Energieverbrauch. Die Achse des GaußFan03
besteht aus doppelten, rostfreien Stahlkugellagern und ist damit besonders geräuscharm. Ein
integrierter Mikrochip garantiert ein stabiles Laufverhalten.
Produktdetails
Wandbefestigung
Aus rostfreiem Edelstahl V2A, gebürstet, oder pulverbeschichtetem Aluminium, weiß, RAL NNNN (o. Abb); 191x191 mm

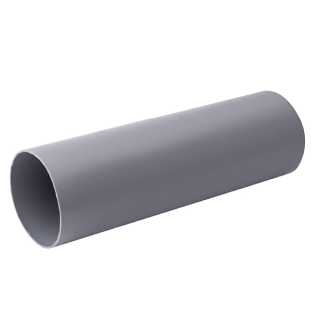

Einbaurohr
Aus PVC, 5.5 mm
Ø 165 mmm, I = 500 mm

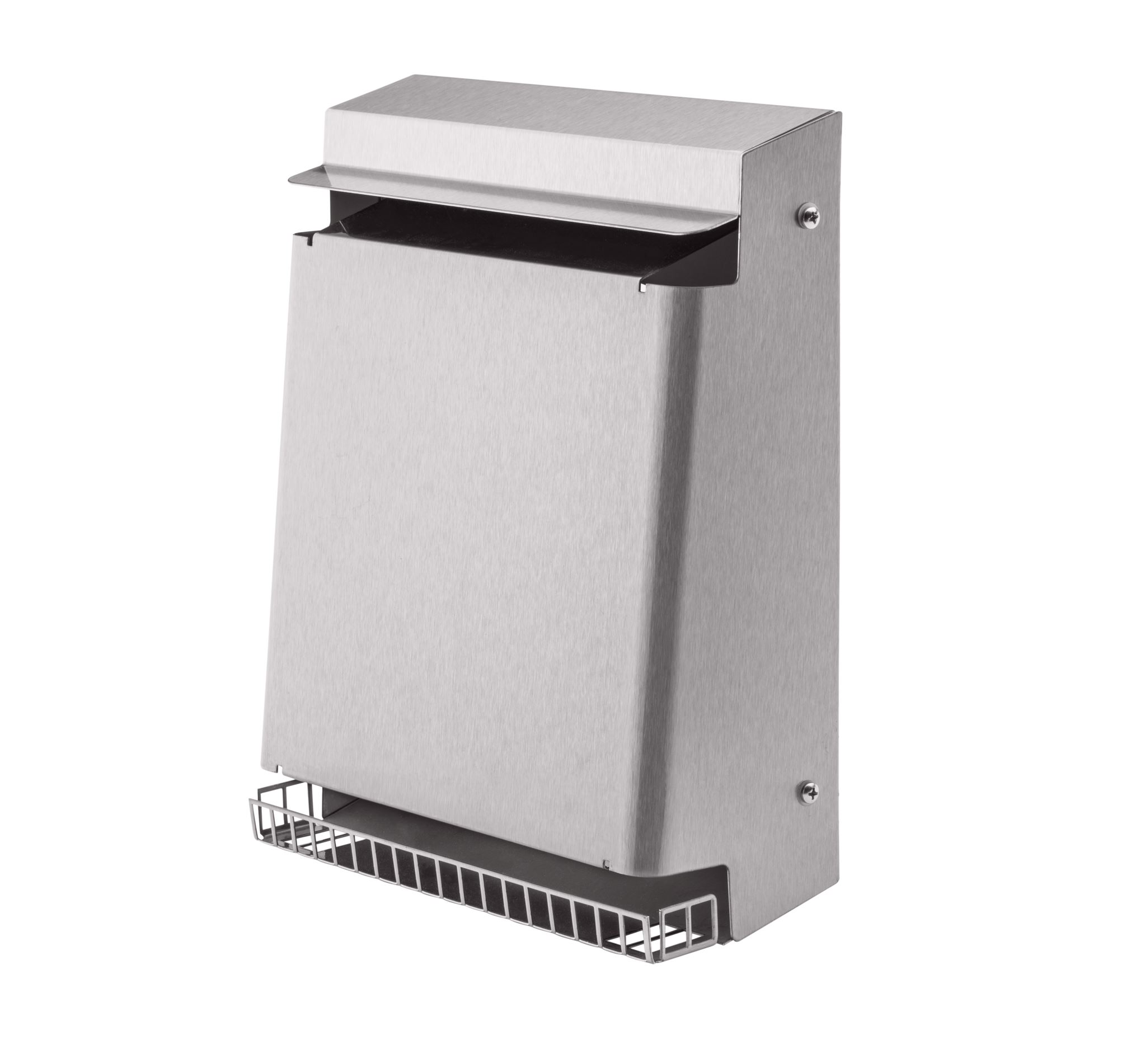

Außenhaube
Aus rostfreiem Edelstahl, V2A, gebürstet,
Stärke: 0,8 mm
Format: 274x220 mm (hxb)

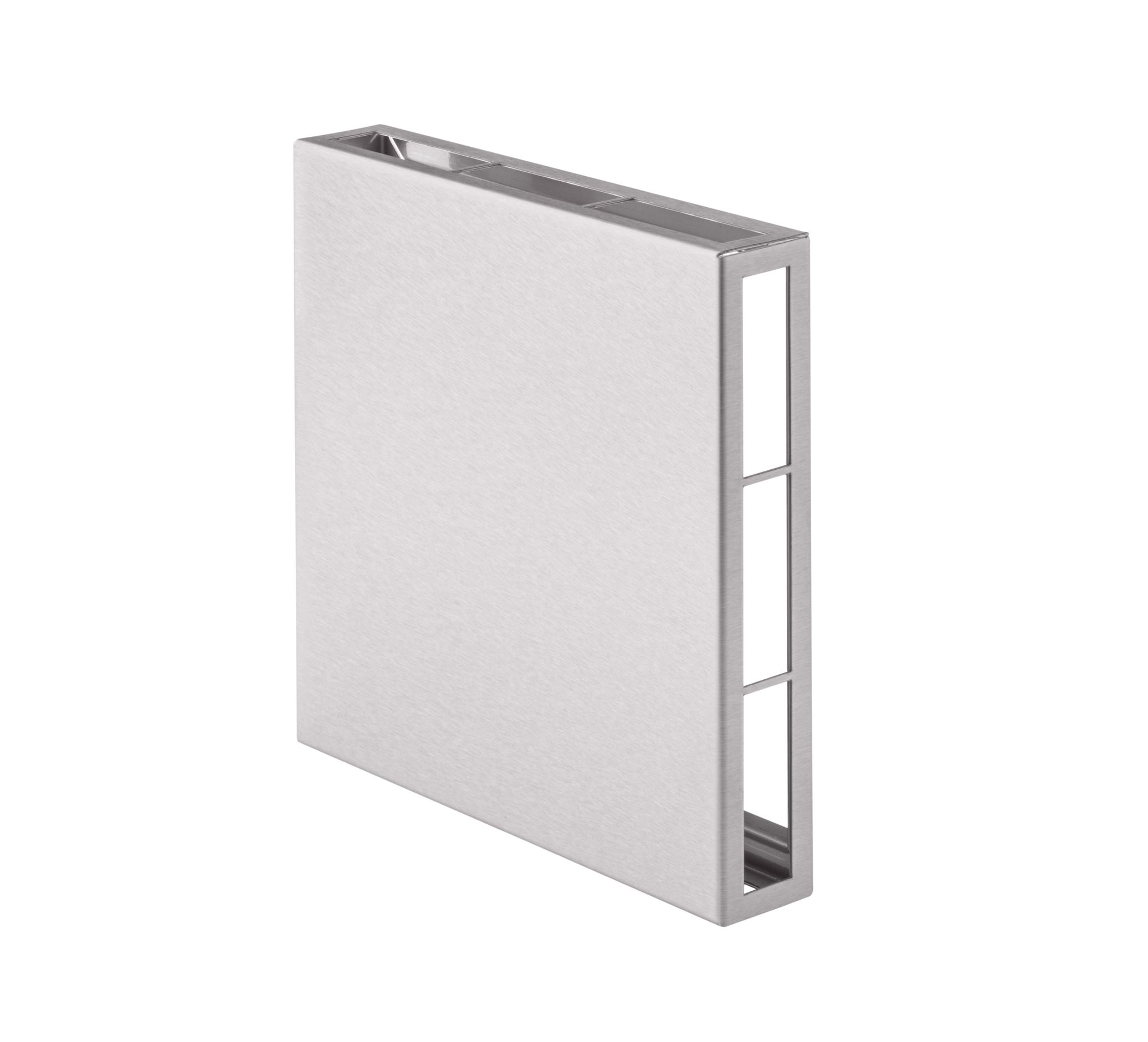

Innenabdeckung
Aus rostfreiem Edelstahl, V2A, gebürstet, oder pulverbeschichtetem Aluminium, weiß, RAL NNNN (o. Abb.); 210x210 mm

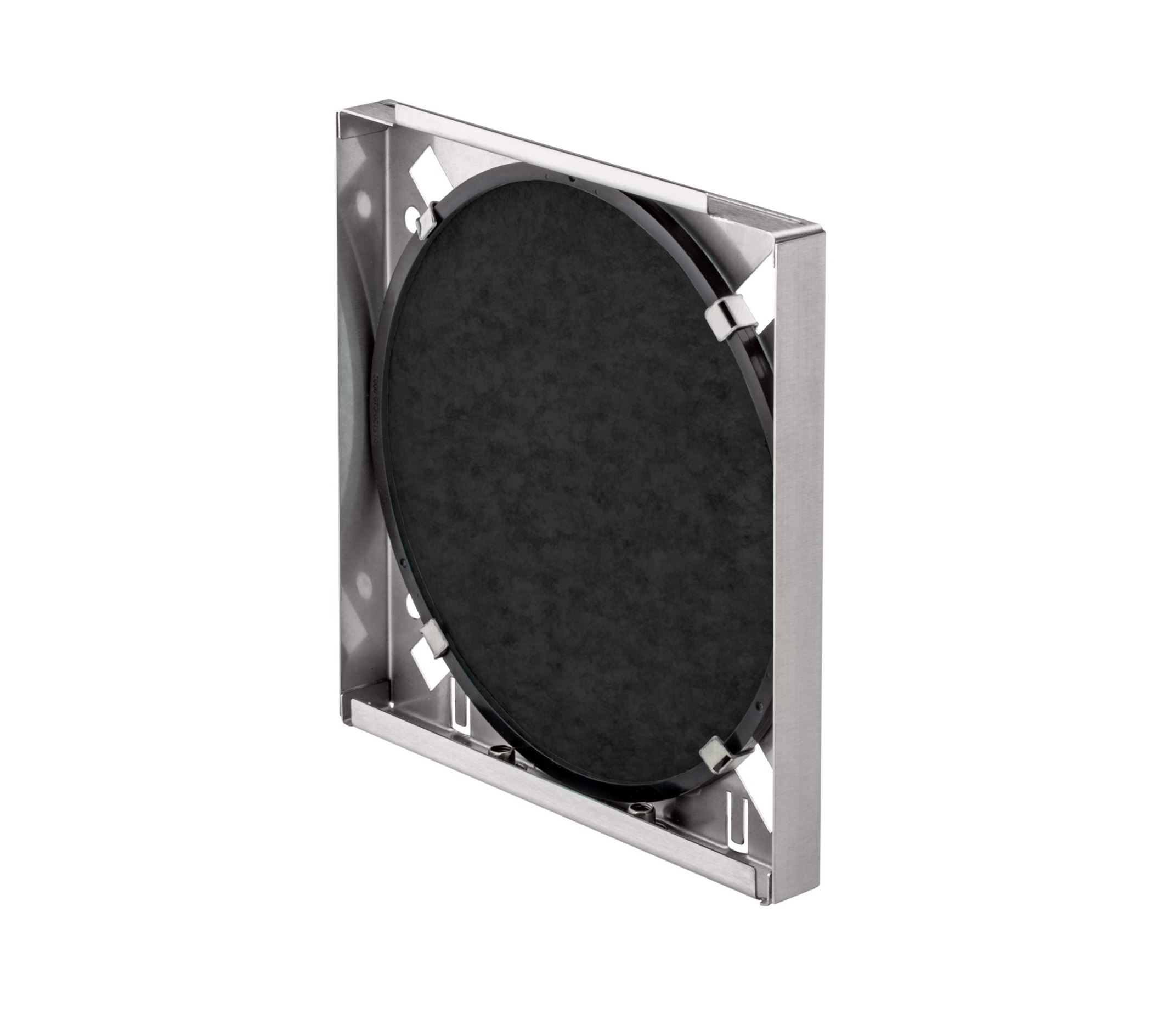

Standardfilter
Feinstaub- und Pollenfilter oder Antibakterieller Filter
Zentralregler VMPX-N
Für intuitive Handhabung. Ein Kontrollicht zeigt selbstständig an, wann ein Filtertausch fällig wird. Intervall zwischen Zu- und Abluft: 70 sec.
Zentralregler VMPX-NH
Er garantiert eine stabile Raumluftfeuchtigkeit von 40-60 % rH. Dies wird ermöglicht, in dem die Taktung zwischen Zu- und Abluft durch einen Feuchtigkeitssensor reguliert wird.
Zentralregler - AQ
Er verhindert eine überhöhte CO2-Konzentration in der Raumluft und hält auch die potentielle Virenbelastung gering. Ein Sensor am Kontroller überwacht den CO2-Gehalt. Bei Bedarf schaltet der Hokkaido 401 auf eine höhere Ventilationsstufe um.
